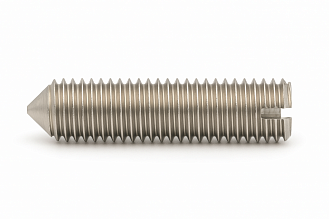

Винты DIN 553 без головки, с метрической резьбой, прямым шлицем и заострённым (коническим) концом

Конструкция

Винт DIN 553 включает в себя следующие элементы:

• Цилиндрический корпус без головки, что позволяет утопить винт в деталь заподлицо.

• Прямой шлиц — обеспечивает привод отвёрткой, допускает ручную или машинную установку.

• Конический конец — предназначен для врезания в материал сопрягаемой детали. Обеспечивает высокую устойчивость к осевым и радиальным смещениям.

• Резьба — полная метрическая (по стандарту ISO), выполнена на всей длине винта.

Материалы изготовления

• Углеродистая сталь (в том числе с термообработкой)

• Сталь с антикоррозионным покрытием (цинк, фосфат)

• Нержавеющая сталь A2, A4 — для работы в условиях повышенной влажности или химической активности

• Возможны исполнения из латуни или специальных сплавов под технические требования

Область применения

Винты DIN 553 широко используются для:

• Фиксации шкивов, втулок, муфт, рычагов на валах

• Надёжного соединения подвижных элементов в механизмах

• Применения в узлах, подверженных вибрации или нагрузкам

• Монтажа в конструкциях, где необходимо врезание в поверхность для увеличения удерживающего усилия

Конический конец винта создаёт точечное усилие, проникая в материал и тем самым надёжно фиксируя деталь. Это особенно актуально в сборке оборудования, где элементы не должны смещаться при эксплуатации.

Преимущества

• Устойчивость к вибрационным нагрузкам

• Возможность точечной фиксации

• Компактная форма без выступающих элементов

• Простая установка с помощью шлицевой отвёртки

Аналоги и альтернативы

• DIN 914 — установочный винт с коническим концом и внутренним шестигранником (более современный аналог)

• DIN 551 — винт с плоским концом, не врезается в материал

• DIN 438 — установочный винт с засверленным концом (внутренний конус)

• ГОСТ 1478–93 — отечественный аналог DIN 553
